一. 結構

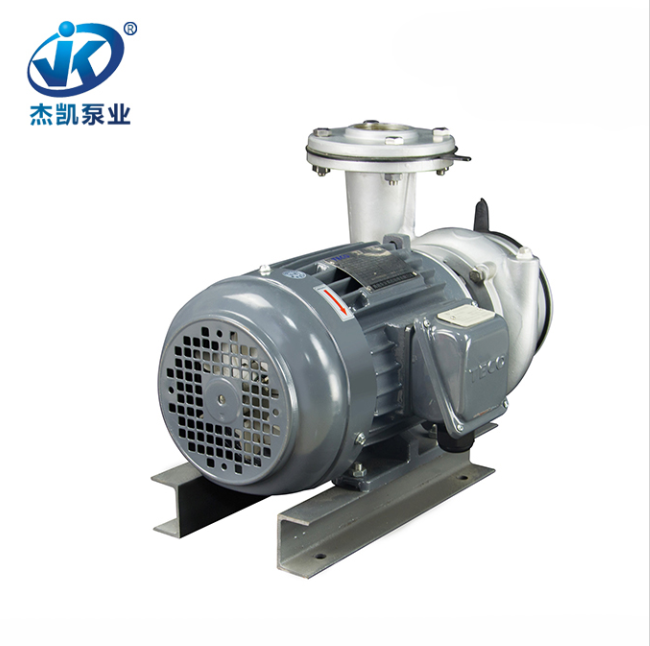

不銹鋼磁力泵主要包含電機、支架、外磁缸(主動轉子)、內磁缸(從動轉子)、隔離罩、滑動軸承、傳動軸、葉輪和泵體等。其中，由內磁缸，外磁缸，隔離罩，磁性體組成用于泵驅動的磁力耦合器，也叫永磁聯軸器、磁力聯軸器。

1.內磁缸：

內磁缸和泵轉子同軸，在與軸向平行的方向裝有永磁塊，磁塊間由不銹鋼等材料進行隔離，以便隔磁(減小橫向漏磁)、支撐保護，為保護內磁缸上的磁塊，一般會在內磁缸外表覆蓋一層保護材料(如塑料、不銹鋼等)。

2.外磁缸：

外磁缸與電機相連，同樣在外磁缸的圓柱面上裝有磁塊，磁塊間由隔磁材料隔離、支撐。外磁缸一般不再增加保護套(不會與介質接觸)。

3.隔離罩：

隔離罩位于內、外磁缸之間，與泵體采用一定措施進行固定，以便形成封閉腔體。隔離罩的主要材料有不銹鋼、鈦合金、塑料、碳素纖維、陶瓷等材質。隔離套是不銹鋼磁力泵的非常重要部件，就是因?yàn)橛辛怂c泵體、內、外磁缸的組合，才無需動力密封組件，做到真正的0泄漏。

4.軸承部件：

不銹鋼磁力泵泵端采用滑動軸承結構，主要材質有石墨、碳化硅、聚四氟乙烯等。驅動端采用深溝球軸承、角接觸球軸承等。

5.磁性體：

磁性體是進行扭矩傳動的主要部件，其質量的好壞直接影響不銹鋼磁力泵的壽命、效率即傳遞扭矩。目前國內使用較多的是鐵氧體、稀釷鈷和釹鐵硼。

二.特點

磁力泵取消了泵的機械密封，完全消除了機械密封離心泵、滴、漏之弊病，是無泄漏工廠的較佳選擇。由于泵的過流部件選用了不銹鋼、工程塑料來制造，從而達到耐腐蝕之目的。泵的磁性聯軸器和泵體結合為一體，所以結構緊湊，維修方便、安全節能。化工磁力泵的磁性不可避免的跑、冒聯軸器可以對傳動電機起到超載保護的作用。
